VÁLVULAS REGULADORAS DE PRESIÓN
DESCRIPCIÓN
Las válvulas reguladoras de presión permiten mantener una presión constante en sistemas donde pueden producirse variaciones. Se dividen en válvulas reductoras, que estabilizan la presión en el lado secundario incluso cuando cambia la presión en el primario, y válvulas de contrapresión, que controlan la presión en el lado primario liberándola cuando supera el valor establecido. Son componentes esenciales para garantizar la seguridad, estabilidad y eficiencia en los sistemas de instrumentación y control industrial.
CARACTERÍSTICAS TÉCNICAS
Gama de presiones de entrada / secundarias:
• Serie 6600: presión primaria máx. 0,8 MPa; presión secundaria desde 0,01‑0,3 MPa o 0,03‑0,6 MPa según variante.
• Serie 6800: ajuste de presión de 0,01‑0,3 MPa o 0,01‑0,6 MPa según variante; caudal de descarga máx. ~1 L/min o ~10 L/min según tipo.Precisión y repetibilidad:
• Serie 6600: repetibilidad dentro de ±1 % del valor de presión nominal frente a variaciones en la presión primaria o resistencia de carga secundaria.Diferencial mínimo operativo:
• Serie 6600: diferencial mínimo de operación de aproximadamente 0,05 MPa.Materiales de partes en contacto con el fluido:
• Serie 6600: versiones “A” (Aluminio, latón, NBR, POM, SUS316) o “SS” (SUS316, FKM, fluorocarbono) según tipo.
• Serie 6800: opciones de material en contacto (Al, latón, NBR, POM; o SUS316, FKM, fluorocarbono según variante “SS”).Conexiones y montaje:
• Serie 6600: conexión estándar Rc 1/4; también disponible Rc 1/8.
• Diseño compacto, indicado para montaje en panel según modelo.Condiciones de temperatura / resistencia térmica:
• Serie 6600: rango de temperatura de operación normal entre 5 °C y 60 °C.Tipo sin fuga (“bleed‑free”):
• Serie 6600: unidades sometidas a test de fugas antes del envío, garantizando que el modelo sea “bleed‑free”.
MODELOS

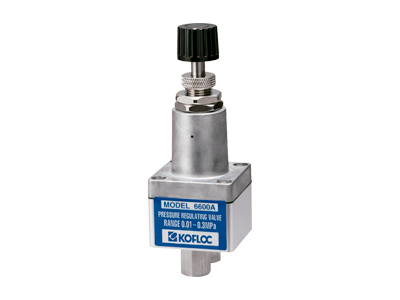

- Serie 6600 (regulador de precisión)
- Serie 6700 (regulador para caudales elevados)
- Serie 6610 (regulador de precisión para baja presión)
- Serie 6800 (válvula de contrapresión)
| Modelo | Presión máx. entrada | Presión máx. salida | Flujo máximo | Material |
| BB-1 Series | 414 BAR | 124 BAR | Cv=.06 | Aluminio |
| BB-5 Series | 414 BAR | 83 BAR | Cv=.06 | Aluminio |
| 44-1100 Series | 415 BAR | 414 BAR | Cv=.12 | Latón |
| 44-1800 Series | 414 BAR | 172 BAR | Cv=.24 | Latón |
| 26-1000 Series | 690 BAR | 690 BAR | Cv=.12 | Latón |
| 26-2000 Series | 1035 BAR | 690 BAR | Cv=.12 | Latón |
